真空機器

真空エジェクタ、吸着パッドの一部をご紹介します。
詳しい製品情報につきましては、別途お問い合わせ下さい。

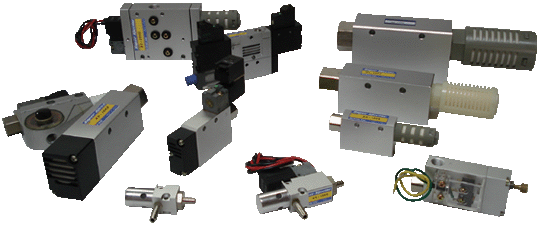

真空エジェクタ　ラインナップ

フィルタ内臓、真空センサ付、マニホールドも取り揃えております。


シリーズ	仕様
シリーズ	空気消費量 [l/min(ANR)]	吸込流量 [l/min(ANR)]	到達真空圧力 [kPa]
AV	13～385	6～350	-57.2/-86.7/-91.8
AVA	13～180	6～136	-46.6/-57.2/-86.7/-91.8
AVB	9.5～28	5.5～21	-57.2/-91.8
AVE	9.5～28	5.5～21	-57.2/-91.8
AVF	13～44	5.5～38	-57.2/-86.7/-87.8/-90.4
AVS	9.7～21	7～18.5	-57.2/-91.8
AVU	13～100	6～95	-57.2/-86.7/-90.6/-91.8
AX	13～180	6～165	-57.2/-86.7/-90.6/-91.8
AXA	13～180	6～136	-46.6/-57.2/-86.7/ -90.6/-91.8
AXB	9.5～28	5.5～21	-57.2/-91.8
AXU	13～100	6～95	-57.2/-86.7/-90.6/-91.8
AV-2	9～44	6～26	-53.3/-86.6
AVR-2	9～75	6～36	-57.2/-90.6

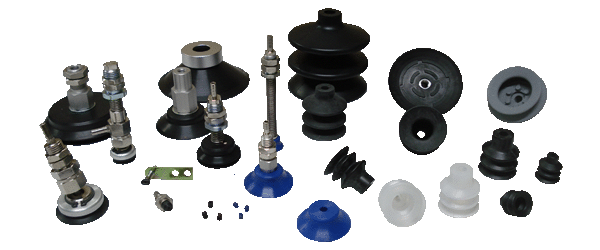

吸着パッド　ラインナップ

材質はニトリルゴム/シリコンゴム/ウレタンゴム/フッ素ゴム/
導電性ニトリルゴム/導電性シリコンゴムを揃えております。


シリーズ	パッド径 [mm]	特長
APF	2～200	・ベーシックタイプ・平面ワークに適しています。
APJ	6～80	・２段ジャバラタイプ・曲面ワークに適しています。
APU	10～200	・首振りタイプ・吸着面が傾斜しているワークに適しています。
APC	10～90	・３段ジャバラタイプ・球面状のワークに適していて、吸着時の衝撃を緩和します。
APS	10～50	・止めネジ一体タイプ・小型、簡単取り付け
ANA	2～200	・スプリング内臓タイプ・ドライベアリング採用によりスムーズな動き。
ANAPU	2～200	・ANAシリーズの首振りタイプ。・吸着面が傾斜しているワークに適しています。

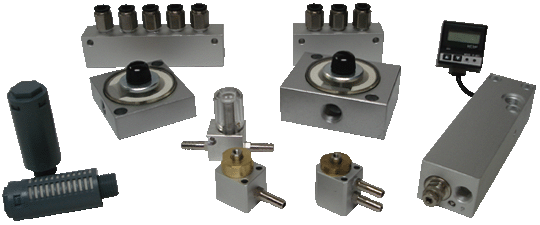

補器　ラインナップ

真空技術を使用するための、補助機器です。


シリーズ	品名	特長
AF	エアフィルタ	・エジェクタの排気量に応じて各サイズ揃えております。・フィルタの汚れが目視確認が出来ます。
ASA	サイレンサ	・エジェクタの排気音を軽減させる消音器。・エジェクタの大きさに合わせて揃えております。
AMS	ミニシリンダ	・シリンダ内径：4.5～10 [mm]の小型シリンダ。・押出単動型、引込単動型、複動型があります。
PS・PG	圧力センサ	・設定をデジタルで行うキュービックタイプや、　トリマで行う薄型タイプがあります。・アナログ出力に加え、負圧、正圧を一台で測定できる　連成圧タイプも有ります。
